MARETO
MARETO “Málaga Real Time Observatory” es un observatorio submarino equipado con sensores que permitirán la obtención de datos oceanográficos en tiempo real que servirán para la realización de distintos estudios objeto del proyecto LifeWatch Alborán.
La infraestructura está constituida por una boya en superficie y una estructura en profundidad que permite la protección de los equipos instalados en su interior. De esta manera, MARETO se compone de:
NODO TERRESTRE: donde se encuentra el servidor con las aplicaciones que monitorizan y controlan el nodo marítimo.
NODO MARÍTIMO. Formado por:
- Nodo marino en superficie: compuesto por la boya, los amarres de los lastres la boya, la alimentación entre la boya y el nodo submarino, el sistema de protección del cable y el perfilador acústico. Sobre la boya se localiza la zona de almacenamiento de baterías y módulos solares para el suministro eléctrico de los diferentes sensores, del nodo de comunicación, se localizan también las antenas y la estación meteorológica.

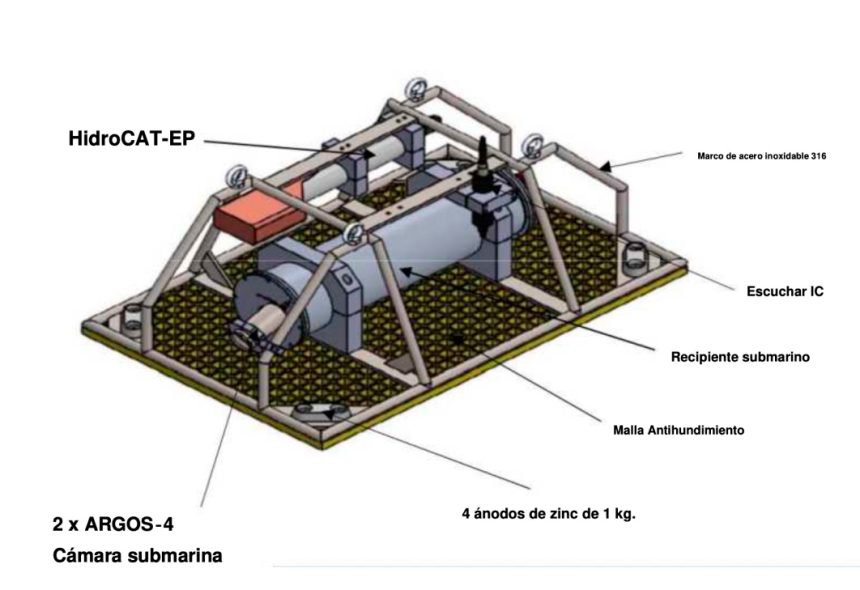

- Nodo submarino: compuesto por la estructura protectora y los equipos que están dentro de la misma (CTD, sensores para la medida de variables oceanográficas, hidrófono y cámaras).
La estructura de la boya está diseñada de tal forma que puede soportar la tracción que genera el cable submarino. En ella se ubica la electrónica de control del observatorio, que permite la conexión de distintos sensores, los cuales podrán variar en función de las necesidades.
La localización de la boya se encuentra frente al Balneario del Carmen, con 550 metros de longitud y 15 metros de ancho, la playa de los Baños del Carmen es todo un símbolo para los malagueños, por su bagaje histórico y por su enclave, desde donde se disfrutan unas preciosas vistas de la bahía de Málaga.
Este proyecto supone una oportunidad de situar a Málaga como pionera en la observación marina, con una infraestructura que permite la obtención de información de interés científico y para el ciudadano.

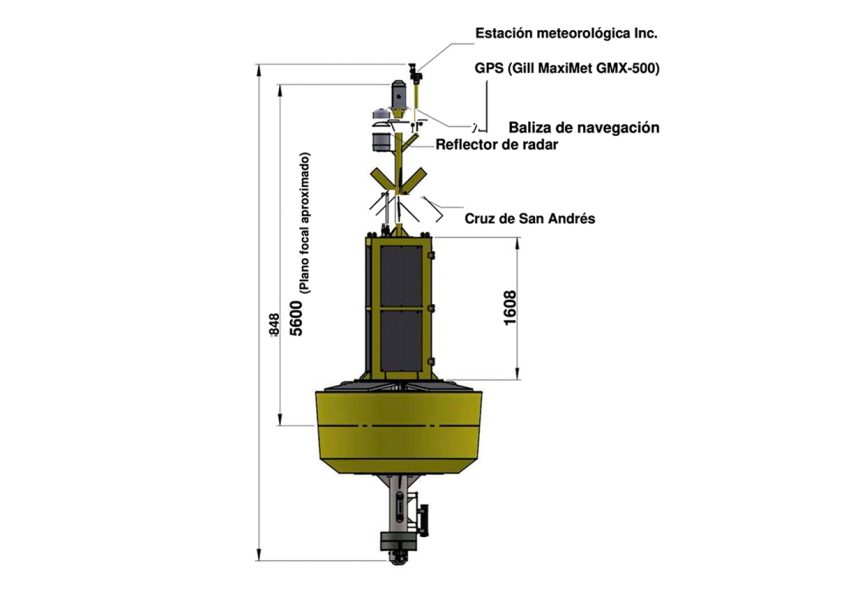

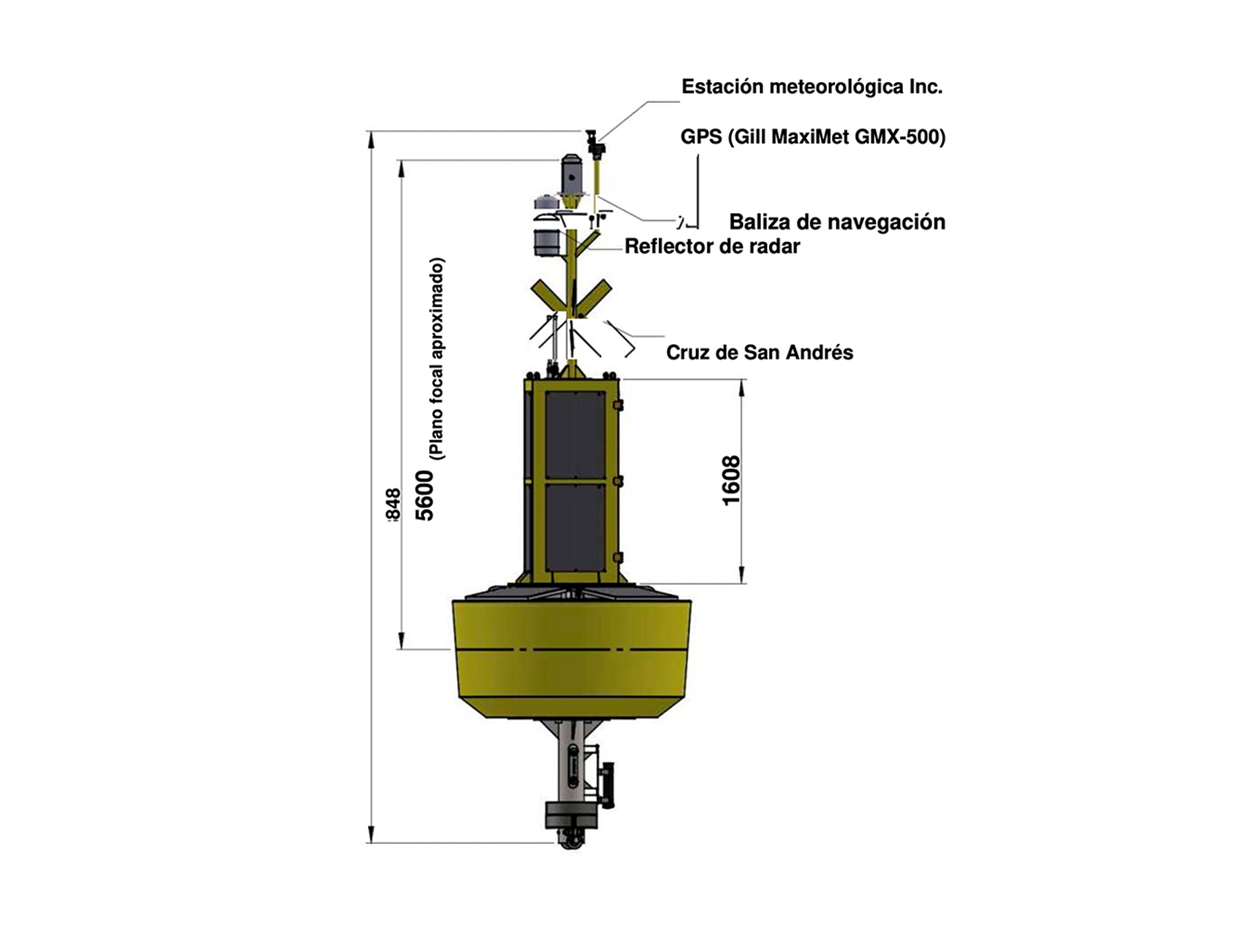

Boya
Las boyas son plataformas flotantes inteligentes equipadas con una variedad de sensores para recopilar datos sobre variables oceanográficas (como la dirección y velocidad de la corriente, temperatura y salinidad del mar, pH, concentración de oxígeno disuelto, clorofila y turbidez del agua) y/o variables meteorológicas (temperatura del aire, presión atmosférica, humedad relativa del aire, dirección y velocidad del viento y radiación solar incidente). Funcionan como centinelas marinos y atmosféricos, proporcionando información vital para entender mejor el comportamiento del océano y la atmósfera.
CTD con Sensores
El CTD es uno de los equipos más utilizados en oceanografía. Sus siglas Conductivity (conductividad, que es una aproximación a la salinidad), Temperature (temperatura) y Depth (profundidad) corresponden a tres de los parámetros que describen las propiedades físicas más importantes del agua. Al CTD pueden acoplarse sensores adicionales que proporcionan información sobre variables como la fluorescencia, turbidez del agua, pH, o la concentración de oxígeno disuelto.
Sensor de Fluorescencia y Turbidez
Estos sensores permiten evaluar la calidad del agua. El sensor de fluorescencia indica la presencia de clorofila y la presencia de algas y /o plantas marinas. El sensor de turbidez cuantifica la cantidad de partículas en suspensión en el agua, ofreciendo información sobre su transparencia. Ambos sensores son esenciales para monitorear la salud del ecosistema acuático.
Hidrófono
El hidrófono es un sensor acústico que registra sonidos submarinos. Con un rango de baja frecuencia y capacidad para detectar eventos en tiempo real, el hidrófono actúa como el “oído” del océano. Desde vocalizaciones de ballenas hasta patrones de actividad submarina, este dispositivo es esencial para estudiar la comunicación y el comportamiento de la vida marina.
Cámara Submarina 4K
La cámara submarina 4K proporciona una visión detallada y de alta resolución del fondo marino. Equipada con capacidades de grabación en tiempo real, esta cámara nos permite explorar de cerca la vida submarina y documentar eventos importantes con una claridad asombrosa.
Perfilador Acústico (ADCP)
El perfilador acústico, o ADCP (Acoustic Doppler Current Profiler), mide realmente la velocidad del agua de forma indirecta al medir la velocidad de las partículas que se mueven con el agua. El ADCP emite una serie pulsos acústicos en el agua que son reflejados por pequeñas partículas en movimiento, como partículas de sedimentos suspendidas en el flujo, plancton o burbujas de aire, que se mueven a la misma velocidad que el agua. El ADCP emite los pulsos acústicos, espera un corto tiempo y escucha los ecos de las partículas. El procesamiento Doppler indica a los ADCP qué tan rápido se están moviendo las partículas y, por lo tanto, la velocidad del agua. El ADCP mide además el cambio de frecuencia de los pulsos reflejados, proporcionando información sobre la velocidad y la dirección del flujo en diferentes profundidades.
Este instrumento proporciona un panorama tridimensional del movimiento del agua, lo que resulta crucial para comprender la circulación oceánica y sus efectos en el ecosistema marino.
Estación Meteorológica
La estación meteorológica permite medir una serie de variables necesarias para el estudio de los fenómenos físicos que ocurren en la atmósfera y que están estrechamente relacionados con lo que ocurre en el mar.
La estación meteorológica consta de un anemómetro para medir la velocidad y dirección del viento, de sensores para medir la temperatura, la presión atmosférica, la radiación solar y la humedad.
